- ●太陽の光を直流電流に変換します。
モジュールを構成する1枚1枚のセルまで厳しく
検証された高効率、高品質なモジュールです。

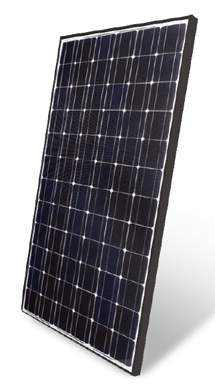

JAM6-60-260/SI[単結晶]
・外形寸法 1650×991×40mm
・重量 19.5kg |
|
●ハイパワーな出力性能で安定した売電収益が期待できます。
●工場や倉庫屋根の設置に適した260Ｗの大容量単結晶モジュールです。
●耐荷重5400Paの豪雪や台風に耐える耐久性を備えています。
●ELテストを実施し、肉眼では見えないマイクロクラックまで厳しくチェックしています。
●高温・多湿・高電圧などにより出力が低下するPID(Potential Induced Degradation)に
対し高い耐性を備え、厳しいTÜV SÜDの基準値をクリアし、認証を受けました。
 |
| |
| 型 式 |
JAM6-60-260/SI |
| 種 類 |
単結晶 |
| 外形寸法 |
1650×991×40mm |
| 重 量 |
19.5kg |
| 定格出力 |
260W |
| 変換効率 |
15.9% |
| 定格動作電圧 |
30.98V |
| 開放電圧 |
38.24V |
| 定格動作電流 |
8.39A |
| 短絡電流 |
8.76A |
| 耐積雪荷重 |
5400 Pa |
| 許容差 |
0～+5 % |
| 価 格 |
オープン価格 |
|
|
|
| |
●各太陽電池モジュールの表記の数値は、JIS C8918 で規定するAM1.5、放射照度1000W/m2、モジュー ル温度25℃
での数値です。 |
|
システム機器 |
パワーコンディショナ
- ●太陽電池モジュールから集めた直流電力を交流電力に変換します。
|
| 接続箱機能を内蔵し、コンパクトな外形で最高水準の変換効率を実現します。 |
 |

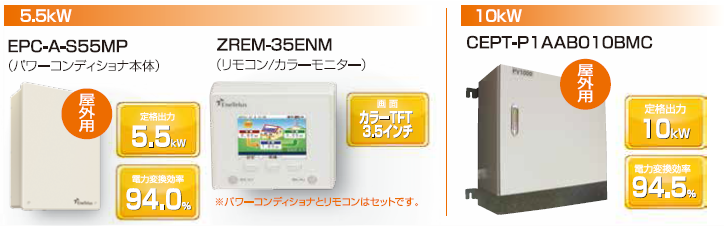

| パワーコンディショナ |
パワーコンディショナ |
| 型 式 |
EPC-A-S55MP |
| 出 力 |
連系 |
5.5kW |
| 自立 |
1.5kVA |
| 定格入力電圧 |
DC250V |
| 入力電圧範囲 |
DC80～450V |
| 定格出力電圧 |
AC202V |
| 定格出力周波数 |
50/60Hz |
| 電力変換効率 |
94.0％ |
| 絶縁方式 |
高周波絶縁卜ランス方式 |
| 使用温度範囲 |
-20+45℃(氷結なきこと) |
| 使用湿度範囲 |
0～90％(結露なきこと) |
| 外形寸法 |
487x681.5x200mm |
| 重 量 |
24 kg以下(取付金具を含む) |
| 設置場所 |
屋外壁掛 |
| 相 数 |
単相2線式(連系は単相3線式) |
| 対応力ラーモニタ |
ZREM-35ENM |
| 価 格 |
オーブン価格 |
カラーリモコン
| 型 式 |
ZREM-35ENM |
| 画 面 |
3.5インチ |
| 表示内容 |
発電、消費、買電、売電、
環境換算(CO2/成木/石油)
省エネアシス卜機能 |
| データ通信方式 |
有線 |
| 設置方法 |
壁画固定 |
| 定格入力電圧 |
― |
| 最大消費電力 |
― |
| 使用環境条件 |
-10'℃～40℃、25%～85% |
| 外形寸法 |
130X120X23mm |
| 重 量 |
約200g |
| 価 格 |
オーブン価格 |
|
| 型 式 |
CEPT-P1AAB010BMC |
| 最大許容入力電圧 |
DC600V |
| 運転可能電圧範囲 |
DC100～600V |
| 最大出力追従制御範囲 |
DC150～550V |
| 入力回路数 |
8回路(10A以下/回路) |
| 電気方式 |
単相2線式(単相3線式に接続) |
| 定格電圧 |
AC202V |
| 定格周波数 |
50/60Hz |
| 定格出力 |
10kW |
| 運転力率 |
0.95以上 |
| 効 率 |
94.5％(接続箱機能を除く) |
| 出力電流歪み率 |
総合5％、各次3％以下 |
| インバータ方式 |
電圧型電流制御 |
| スイッチング方式 |
正弦派PWM方式 |
| 絶縁方式 |
非絶縁 |
| 冷却方式 |
強制空冷 |
| 自立運転機能 |
単相2線AC101V |
| 自立運転時出力電力 |
5kW以下 |
| 系統連系保護機能 |
系統電圧上昇(OVR)
系統電圧不足(UVR)
系統周波数上昇(OFR)
系統周波数低下(UFR) |
| その他機能 |
計測機能(日射・気温)、RS-485通信 |
| 使用場所 |
屋外、屋内
(直射、ガス、塵、挨の無き場所) |
| 周囲温度 |
-10～50℃ |
| 湿 度 |
95％RH以下(結露なきこと) |
| 外形寸法 |
600mmx270mmx600mm |
| 質 量 |
約66kg |
|
|
| ●電力変換効率はJIS C8961に基づく定格負荷効率です。 |
データ収集システム |
発電量や日射、気温、故障、系統 異常などのデータを収集・表示 します。
大型ディスプレイへの表示、ネット接続にも対応、履歴やグラフ表示も可能です。 |
 |

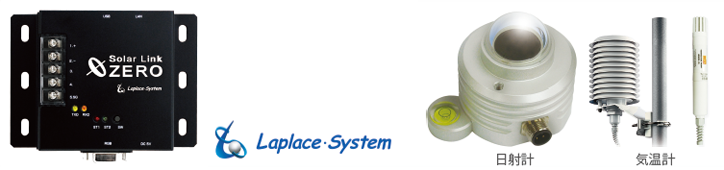

| データ収集装置 |
日射計 |
気温計（温度計＋通風シェルター） |
| 型 式 |
Solar Link ZERO-485 |
| 電 源 |
AC100V（ACアダプター使用） |
| 消費電力 |
1.5W |
| 使用温度範囲 |
0～40℃ |
| 外形寸法 |
115mm×81mm×35mm |
| 重量 |
約140g |
| Ethernet |
10BASE-T／100BASE-TX×1 |
| シリアル |
RS485入出力ポート×1 |
| 画像出力 |
D-sub15pin（ミニ） |
|
| 型 式 |
LP PYRA03 |
| 特 性 |
ISO 9060 second class |
| 測定放射範囲 |
0～2000W／m2 |
| スペクトル範囲 |
305nm～2800nm W／m250％ |
| 動作温度 |
-40～80℃ |
| 外形寸法 |
Φ59mm×26mm |
| 質 量 |
約450g |
日射計設置プレート
|
| 型 式 |
HD9008.03（温度計）、
HD9007A-1（通風シェルター） |
| 電子回路動作温度 |
-40～80℃ |
| センサ動作温度 |
-40～80℃ |
| 温度（測定範囲） |
-40～80℃ |
| 外形寸法（温度計） |
Φ26m×225mm |
外形寸法
（通風シェルター） |
Φ130mm×190mm |
| 質 量 |
約640g |
|
| |
●※太陽電池アレイと平行に日射計を設置する場合に
使用できます。 |
|
|
